产品描述

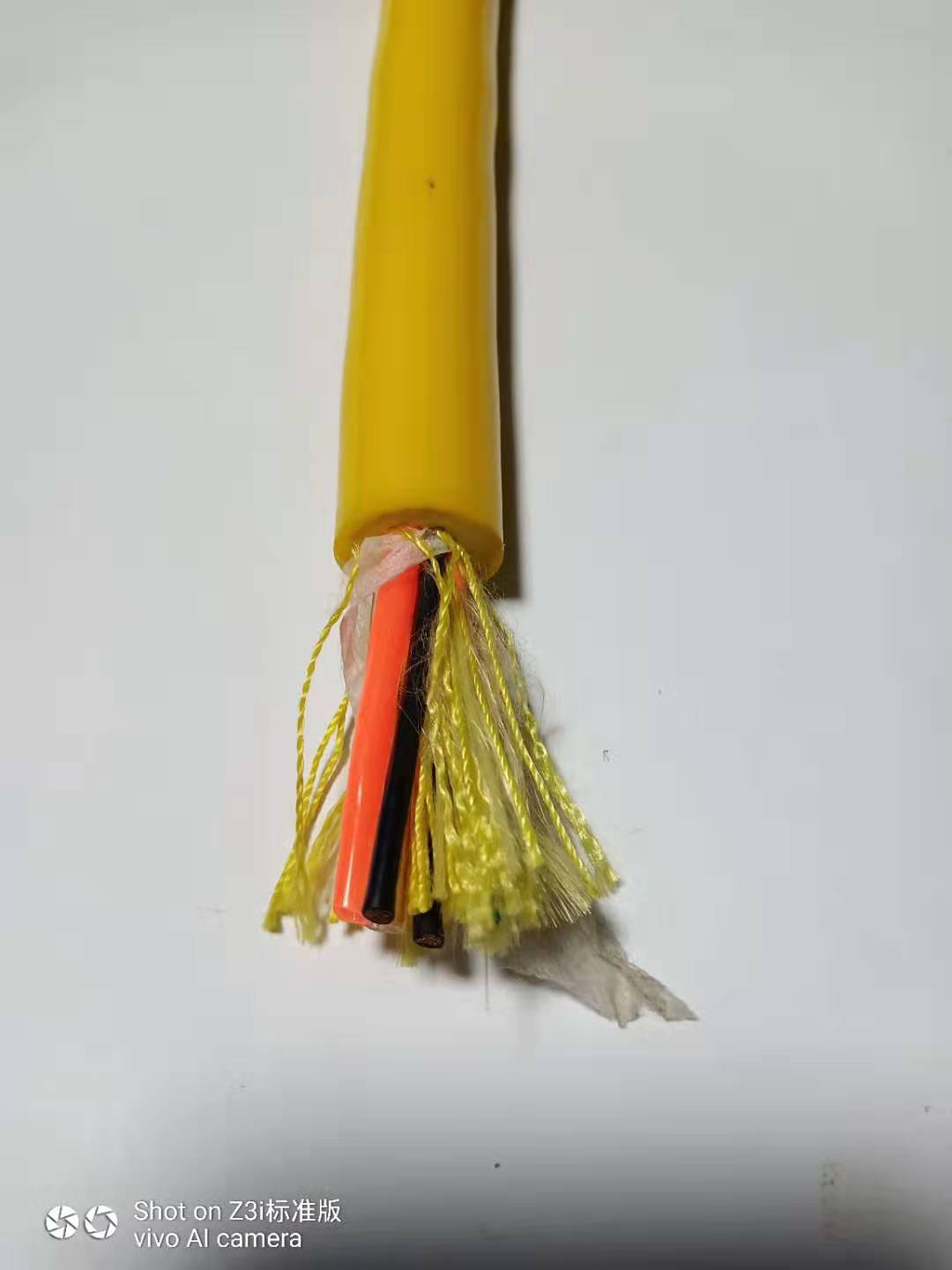

零浮力漂浮电缆产品详细说明
零浮力漂浮电缆整体结构简单,功能可靠,可克服自重而浮于水面,并且具有良好的防水性能,长期使用缆芯间不产生错位、扭绞及变形,完全可以满足水下探测或水下机器人在水下长期工作时的需要。
●使用范围:
浅海及深海作业设备,如水下机器人、水下设备电源提供、电缆下设备信号控制等。
●电缆前景
随着海洋资源的日以开发,水下机器人的运用也越多越多,水下机器人的复杂运动需要使用到可扭转或三维高柔性电缆,并且要求这些电缆可以拥有和使用于直线拖链系统中相似的使用寿命。芯线,束绞,屏蔽和护套材料必须要能承受弯曲时产生的挤压力以及由扭转运动产生的径向压力的变化。 水下机器人电缆使用了高耐磨性能,PU护套材料,可有效保护经过扭转优化的绞合元件不受损坏。
零浮力电缆水压分级:
水压分类 耐纵向水压能力 耐横向水压能力
水压等级 4.5MPa 6.0MPa 10.0MPa 10.0MPa 70.0MPa
●更多可移动电缆产品推荐:
总线电缆(带屏蔽Profibus总线电缆、带屏蔽CAN总线电缆、ASI总线电缆等)
PVC控制线(黑色、彩色、蓝色、红色芯线、用于本质安全性电路、报警系统等)
PVC护套屏蔽控制线(黑色、彩色芯线、带钢丝编织屏蔽等)
控制电缆(耐油PVC、阻燃型PVC控制电缆等)
北京海洋电缆规格
防海水电缆
信号线
额定电压;300/350
测试电压;1500V
绝缘电阻;20GΩxcm
互电容;约110nF/km
感抗;约0.65mH/km
最小弯曲半径;固定3xD(电缆外径)移动使用5xD(电缆外径)
北京海洋电缆规格
水上漂浮电缆详细说明:
ROV,即遥控无人潜水器,无人水下航行器(Unmanned Underwater Vehicle,UUV)的一种,系统组成一般包括:动力推进器、遥控电子通讯装置、 黑白或彩色摄像头、摄像俯仰云台、用户传感器接口、实时在线显示单元、导航定位装置、自动舵手导航单元、辅助照明灯和凯夫拉零浮力拖缆等单元部件。功能多种多样,不同类型的ROV用于执行不同的任务,被广泛应用于、海事、海关、核电、水电、石油、渔业、
零浮力电缆主要用于设备间的电气连接,要求在水下环境工作。根据信号传输要求,信号控制线可为多股绞合的单芯、多芯、多对不同组合的芯线组成;根据隔离度要求,屏蔽形式可以分别单独单层屏蔽、单独2层屏蔽,单层总屏蔽,2层总屏蔽等;根据使用要求,可以为纵向水下机器人电缆形式、横向密封形式。
纵向水上漂浮电缆:用于舰船穿仓连接,高可靠性的使用环境。要求电缆端面(轴向)能耐水压,在规定试验压力和时间内,不允许有水渗出。
横向水上漂浮电缆:非穿仓用的水下使用环境。要求电缆外护套(径向)能耐水压,在规定试验压力和时间内,电缆绝缘电阻不下降,电缆不变形。
水上漂浮电缆水压分级:
水压分类 耐纵向水压能力 耐横向水压能力
水压等级 4.5MPa 6.0MPa 10.0MPa 10.0MPa 70.0MPa
单根芯线 多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2。导体绞合填充阻水胶。 多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.035mm2-16mm2。
多根芯线
多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,芯数:2芯-91芯。 每根屏蔽:镀锡线编织(要求屏蔽时);总屏蔽:镀锡线编织(要求屏蔽时)。导体绞合、编织、成缆均填充阻水胶。
多股镀锡铜丝或镀镀铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2芯-91芯。每根屏蔽:镀锡线编织(要求屏蔽时);总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。成缆填充密封胶。
多对芯线 多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,绞对数:2对-91对。 每对:镀锡线编织(要求屏蔽时); 总屏蔽:镀锡线编织(要求屏蔽时)。 导体绞合、编织、成缆均填充阻水胶。 多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2对-91对,屏蔽形式: 每对:镀锡线编织,或铝箔+镀锡线(要求屏蔽时)编织,或铝箔+引流线总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。成缆填充密封胶。
工作温度 -50℃-80℃
短时耐温 可耐130℃,2h低温硫化 3m硫化胶
护套材料 聚氨酯、橡胶
耐海水环境 适用
水下机器人电缆试验标准 GJB1916-94,GJB774-1989,MIL-DTL-24643
北京海洋电缆规格
