产品描述

电线电缆的结构与材料
1.电缆的结构
电线电缆产品绝大多数是截面(横断面)形状完全相同(忽略因制造而产生的误差)、呈长条状的产品,这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。所以研究分析线缆产品的结构组成,只需从其截面来观察分析。
电线电缆产品的结构元件,总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。根据产品的使用要求和应用场合,有的产品结构极为简单。
2.电缆材料
从某种意义上讲,电线电缆制造行业是一个材料精加工和组装的行业。一是材料用量巨大,线缆产品中的材料费用要占制造总成本的80-90%;二是所用材料的类别、品种非常多,性能要求特别高,如导体用铜,要求铜的纯度要在99.95%以上,有的产品要采用无氧高纯铜;三是材料的选用会对制造工艺、产品的性能以及使用寿命起到决定性的影响。
同时,线缆制造企业的效益也与材料的选用、加工和生产管理中能否科学地节省材料密切相关。
因此,在设计电线电缆产品时必须与材料的选用同时进行,一般采取选用几种材料,通过工艺和与性能筛选试验后确定。
线缆产品用材料按其使用部位与功能、可分为导电材料、绝缘材料、护层材料、屏蔽材料、填充材料等。但其中有些材料是几个结构件通用的。尤其是热塑性材料,如聚氯乙稀、聚乙烯等只要改变部分配方成份就可用在绝缘或护套上。
线缆产品制造中所用材料涉及的门类非常广泛,品种规格(牌号)特别多。
3.产品结构的名称与材料
(1) 导线 导线是产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件。
主要材料:导线是导电线芯的简称,用铜、铝、铜包钢、铜包铝等导电性能优良的有色金属制成,以光导纤维作为导线。
有裸铜线、镀锡线;单支线、绞线;绞后镀锡线。
(2) 绝缘层 是包覆在导线外围四周起着电气绝缘作用的构件。即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面,导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝,即既要保证导线的正常传输功能,又要确保外界物体和人身的安全。 导线与绝缘层是构成线缆产品(裸电线类除外)必须具备的两个基本构件。
主要材料:PVC、PE、XLPE、聚丙烯PP、氟塑料F,橡胶,纸,云母带
(3)屏蔽 是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件;由的线缆产品在其内部不同线对(或线组)之间也需要相互隔离。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的分布。
主要材料:裸铜线、铜包钢线、镀锡铜线
(4)护层 当电线电缆产品安装运行在各种不同的环境中时,必须具有对产品整体,特别是对绝缘层起保护作用的构件,这就是护层。 ?
因为要求绝缘材料具有优良的各种电绝缘性能,则必须要求材料的纯度极高、杂质含量极微;往往无法兼顾其对外界的保护能力,所以对于外界(即安装、使用场合和使用中的)各种机械力的承受或抵抗力、耐大气环境、耐化学药品或油类、对生物侵害的防止,以及减少火灾的危害等都必须由各种护层结构来承担。
主要材料:PVC、PE、橡胶。铅、铝、钢带
(5)填充结构 很多电线电缆产品是多芯的,将这些绝缘线芯或线对成缆(或分组多次成缆)后,一是外形不圆整,二是绝缘线芯间留有很大空隙,因此必须在成缆时加入填充结构,填充结构是为了使成缆外径相对圆整以利于包带、挤护套。
主要材料:PP绳
(6) 抗拉元件。典型的结构是钢芯铝绞线、光纤光缆电缆等。总之,在近年来开发的特种细小、柔软型,同时要求多次弯、扭曲使用的产品中,抗拉元件起着主要的作用。
主要材料:钢丝

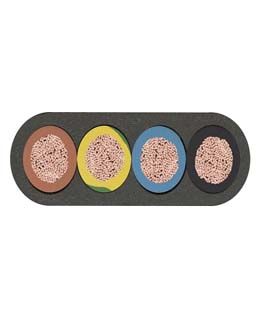

石家庄耐寒耐低温电缆型号
导体材质:铜
护套材质:进口高分子材料
型式:圆形软硬:
软芯数:多芯
拉伸强度:2N
使用温度:-150~+150℃,-196~+200℃,-200~+260℃
电线外径:可定做
标称截面:可定做
石家庄耐寒耐低温电缆型号
一:产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二:产品执行标准
Q/ZSTZH007.1
阻燃性能试验执行GB12666-90规定
三:使用特性
>1.交流额定电压:U0/U 0.6/1KV
最高工作温度: 105℃
低环境温度:固定敷设-40℃
>2.电缆安装敷设温度应不低于-25℃。
>3.电缆允许弯曲半径:电缆最小为电缆外径的12倍目前我们生产的耐寒电缆已经在各个行业及恶劣坏境下使用(大兴安岭,大庆油田等企业正在使用,南极科考队在使用我们的电缆,名耐电缆 品质保证.)
耐低温连接与控制用电缆,广泛应用恶劣的高寒环境,如发电、冶金、化工、石油、港口等恶劣环境电器设备之间的连接。
产品特点:
在高寒气候下仍保持良好的弹性和弯曲性能。冰库、北方(-40°C—-60°C)塑料不容易产生龟裂,保持柔软性能,该电线选用进口铜材优质塑料.质量安全。
耐寒电缆的线缆结构:
导体:采用多股细绞和精绞成束细一级无氧铜丝作导体,符合DIN VDE 0295等级5
绝缘:优质TPU耐寒料颜色:彩色线芯或编码线芯
护套:优质TPU耐寒料颜色:黑色、灰色、橙色
耐寒电缆的电气特性:
额定电压:U0/U 300/500 V
测试电压: U 2500V
温度范围: -60℃~+100℃
耐低温电缆
型号 产品名称 用途 导体长期允许
工作温度/℃ 额定电压
V 标称截面
mm2
YHD
YCH
YCD 野外用橡皮绝缘电力电缆(耐寒/低温电缆) 连接移动式电气设备 -45 ~ +65 500 1 ~ 300
WYH 野外用橡皮绝缘电缆 半移动式机械装置用 250 0.5 ~ 25
WYHDP 野外用橡皮绝缘屏蔽电缆 连接特种移动式机械装置用 0.5 ~ 10
WYJHQ 野外用移动橡套电缆
WYJHDP 野外用橡皮绝缘控制电缆
WTJHQ-1 野外用高强度轻便测井电缆 野外用地质、矿藏勘察 0.5 ~ 1.5
WJHG-0.3 地球物理用野外测井电缆 适用于矿藏钻孔调查等从事地球物理工作(利用电阻方法,电气测量,射孔和爆破等方法。) 0.3
WJHG-0.6 0.6
WJHG-1.0 1.0
石家庄耐寒耐低温电缆型号
