产品描述

【防海水电缆】产品特点
(1)高柔性—多股精绞无氧铜丝做导体保证了线身的柔软性;
(2)耐弯曲—优化成缆节距+特殊结构设计+精心选材,适用于高频弯曲场合不断芯;
(3)使用方便—芯线绝缘颜色可依据客户要求订制;
(4)抗电子干扰—整体镀锡铜丝编织屏蔽密度85%以上,有效的抵抗了外部高频电磁干扰;
(5)抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充,在电缆来回弯曲运动是有效的起到缓冲作用;
(6)耐磨、耐油、抗老化—特种柔性专用护套料(颜色可由客户选定)弯曲寿命600万次以上护套不破裂。
(7)扁平防海水电缆可多根并排捆绑使用、有效的节省了电缆的安装空间。
TPU/PUR聚氨酯水密电缆基本特性:
TPU/PUR聚氨酯水密电缆中的防水方式一般分为纵向阻水和横向阻水两种。纵向阻水一般常用的有阻水纱、阻水胶及阻水带,它们的阻水机理是在这些材料中含有一种遇水可膨胀的材料,当水份从电缆端头或是从护套缺陷中进入后,这种材料就会遇水迅速膨胀阻止水份沿电缆纵向进一步扩散,这样就实现了电缆纵向防水的目的。横向阻水则主要通过挤包HDPE非金属护层或热压、焊接、冷拔金属护套方式实现。
TPU/PUR聚氨酯水密电缆适用于舰船、海上石油平台、深海资源探测等领域的高水密、耐曲绕多芯综合电缆,还可适用于各种类型潜水电机引接线,深水中伸缩/拖拽使用的线缆,潜水泵及各种水下工作电器由水下到水上的电源连接线缆。
TPU/PUR聚氨酯水密电缆产品结构:
导体材料:多股超细精绞无氧铜丝/镀锡铜丝
绝缘材料:特殊PE/PUR
颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫
≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(可选)
双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;
≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对
抗拉元件:聚酯纱纤维/凯夫拉抗拉防弹丝填充条,抗拉0-1000KG(可选)
填充:阻水沙(可选)
绕包材料:无纺布带/聚酯薄膜
内护套:改性低粘度强力挤压内护套(可选)
屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上或铝箔绕包,密度100%(可选)
护套材料:进口防海水PUR材料,水深可达0-1000米(可选)
护套颜色:黑色/黄色/其它颜色可定制
TPU/PUR聚氨酯水密电缆技术参数
额定电压:截面<0.5mm2:300/300V;截面≥0.5mm2:300/500V
测试电压:2000V
***小弯曲半径
固定敷设:4×D
移动安装:当行程<10米时,弯曲半径为5×D;当行程≥10米时,弯曲半径6.0×D
使用温度:
固定敷设:-25℃至+75℃;移动安装:-20℃至+75℃
抗辐射强度:5×107cJ/kg
备注:电缆可提供来样、来图加工定制生产各种电缆系列产品。
广州海洋电缆
【防海水电缆】工艺参数:
导体:防海水电缆多股精绞超细无氧铜丝做导体
绝缘:特殊改良PVC绝缘
颜色:≤0.5mm2颜色标识,棕、黑、蓝、紫、粉红、橙
>0.5mm2黑色数字白色号码编号,3芯以上带有黄绿接的线
内护套 :可选
广州海洋电缆
防海水电缆
控制线;
额定电压;300/500V;2.5m㎡以上600/1000V
测定电压;4000V
绝缘电阻;20GΩxcm
最小弯曲半径;固定安装6xD(电缆外径)
移动使用12x(电缆外径)
零浮力漂浮电缆
在水下作业的工程、如海洋中,通常实在上百米甚至千米的水域进行.这种作业出了必备的硬件仪器设施外还需要使用传输电源和信号控制的电缆

产品结构
防扭结构分层,或分组式间隙填充

水密系列产品选用阻水胶填充,可根据横向或纵向阻水使用需求定制生产

加强元件:凯夫拉纤维中心和间隙填充以及经纬编织漂浮电缆本体的加强型护层结构
护套材料:特之发泡热塑弹性体聚氨酯材料



应用优势






高柔性耐折耐曲绕,防水性能优异耐海水腐蚀;可设计生产承受较大机械外力;弹性体聚氨酯材料高耐磨,
低温保持柔性,抗压性能稳定;经使用证明安全可靠,多种场合下使用。





技术参数

额定电压:<0.5mm²:300/300V;
≥0.5mm²:300/500V
测试电压: 2500V
移动安装弯曲半径:5~7.5×D
承重抗拉力,防水下潜深度:可按实际使用需要生产
移动安装使用温度:-40℃~+100℃(可按实际使用要求生产所需使用温度)
接地保护芯线:G=含黄/绿双色接地保护芯线
X=无黄/绿双色接地保护芯线








水下电缆主要用于设备间的电气连接,要求在水下环境工作。根据信号传输要求,信号控制线可为多股绞合的单芯、多芯、多对不同组合的芯线组成;根据隔离度要求,屏蔽形式可以分别单独单层屏蔽、单独2层屏蔽,单层总屏蔽,2层总屏蔽等;根据使用要求,可
以为纵向水下机器人电缆形式、横向密封形式。
纵向水下电缆:用于舰船穿仓连接,高可靠性的使用环境。要求电缆端面(轴向)能耐水压,在规定试验压力和时间内,不允许有水渗出。
横向水下电缆:非穿仓用的水下使用环境。要求电缆外护套(径向)能耐水压,在规定试验压力和时间内,电缆绝缘电阻不下降,电缆不变形。
水下电缆
水压分类
耐纵向水压能力
耐横向水压能力
水压等级
4.5MPa
6.0MPa
10.0MPa
10.0MPa
70.0MPa
单根芯线
多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2。导体绞合填充阻水胶。
多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.14 mm2-16mm2。
多根芯线
多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,芯数:2芯-91芯。
每根屏蔽:镀锡线编织(要求屏蔽时);
总屏蔽:镀锡线编织(要求屏蔽时)。
导体绞合、编织、成缆均填充阻水胶。
多股镀锡铜丝或镀镀银铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2芯-91芯。
每根屏蔽:镀锡线编织(要求屏蔽时);
总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。
成缆填充密封胶。
多对芯线
多股镀锡铜丝绞合导体,导体截面积0.12mm2-16mm2,绞对数:2对-91对。
每对:镀锡线编织(要求屏蔽时);
总屏蔽:镀锡线编织(要求屏蔽时)。
导体绞合、编织、成缆均填充阻水胶。
多股镀锡铜丝或镀银铜丝绞合导体,导体截面积0.035mm2-16mm2,芯数:2对-91对,屏蔽形式:
每对:镀锡线编织,或铝箔+镀锡线(要求屏蔽时)编织,或铝箔+引流线
总屏蔽:镀锡线编织,或铝箔绕包+镀锡线编织(要求屏蔽时)。
成缆填充密封胶。

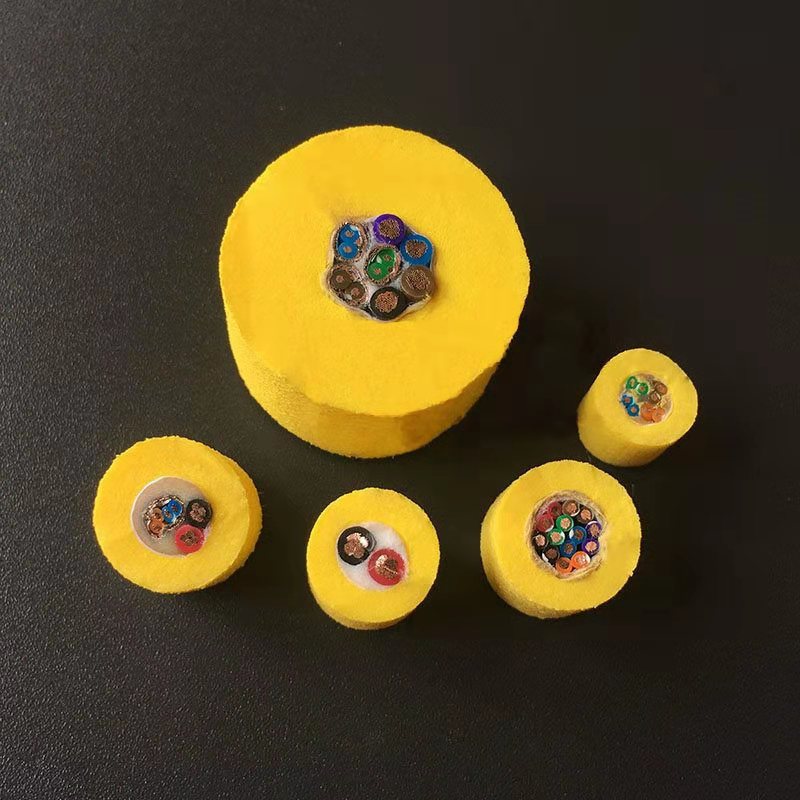

零浮力电缆广泛应用于水下机器人设备,即可在淡水环境下应用,也可应用于海水环境。电缆采用发泡聚氨酯材质作为电缆的外护套,设计电缆比重无限趋近于水的比重,电缆能够漂浮于水面。作为水下机器人设备的专用连接电缆使用时,电缆随水下机器人设备的下潜作业而拖拽下沉,为水下设备作业减轻不必要的负担,有效避免设备间的接头脱落。广泛应用于海洋勘探机器人、水下搜救机器人、管道探测机器人等。
